Ramps-S je shield pro desku Arduino MEGA určený k řízení 3D tiskárny. Vznikl jako modernější náhrada původní desky RAMPS 1.4, která už byla zastaralá a bez dodatečných úprav nebyla vhodná pro současné tiskárny. Verze Ramps-S řeší nedostatky původního shieldu a doplňuje nové funkce.
Technické specifikace
| Procesorová deska | Arduino MEGA. |
|---|---|
| Drivery motorů | 6 patic pro krokové drivery: X, Y, Z, E0, E1 a E2. Každý driver má výstup pro dva motory. |
| Komunikace | Konektor pro Bluetooth modul HC-05/HC-06 a volný UART pro další sériové zařízení, například Bluetooth nebo Wi-Fi. |
| Teplotní vstupy | Konektory pro 5 teplotních čidel. |
| Koncové spínače | 6 konektorů: X-min/max, Y-min/max, Z-min/max. |
| Serva a sondy | 4 konektory pro serva s volitelným napájením 5/12 V, použitelné například pro autoleveling sondy. |
| Napájení | 12-24 V, dvě pojistky: samostatná pro vyhřívanou podložku a jedna pro motory, topení a ostatní napájení. |
| Stabilizátor | Interní DC/DC stabilizátor na 12 V pro napájení ventilátorů a Arduina. |
| Displeje | Konektory se zámkem pro běžné displeje GLCD nebo LCD2004. |
| Rozšíření | Konektor pro další rozšiřující desky: 6 analogových vstupů a 6 digitálních I/O. |

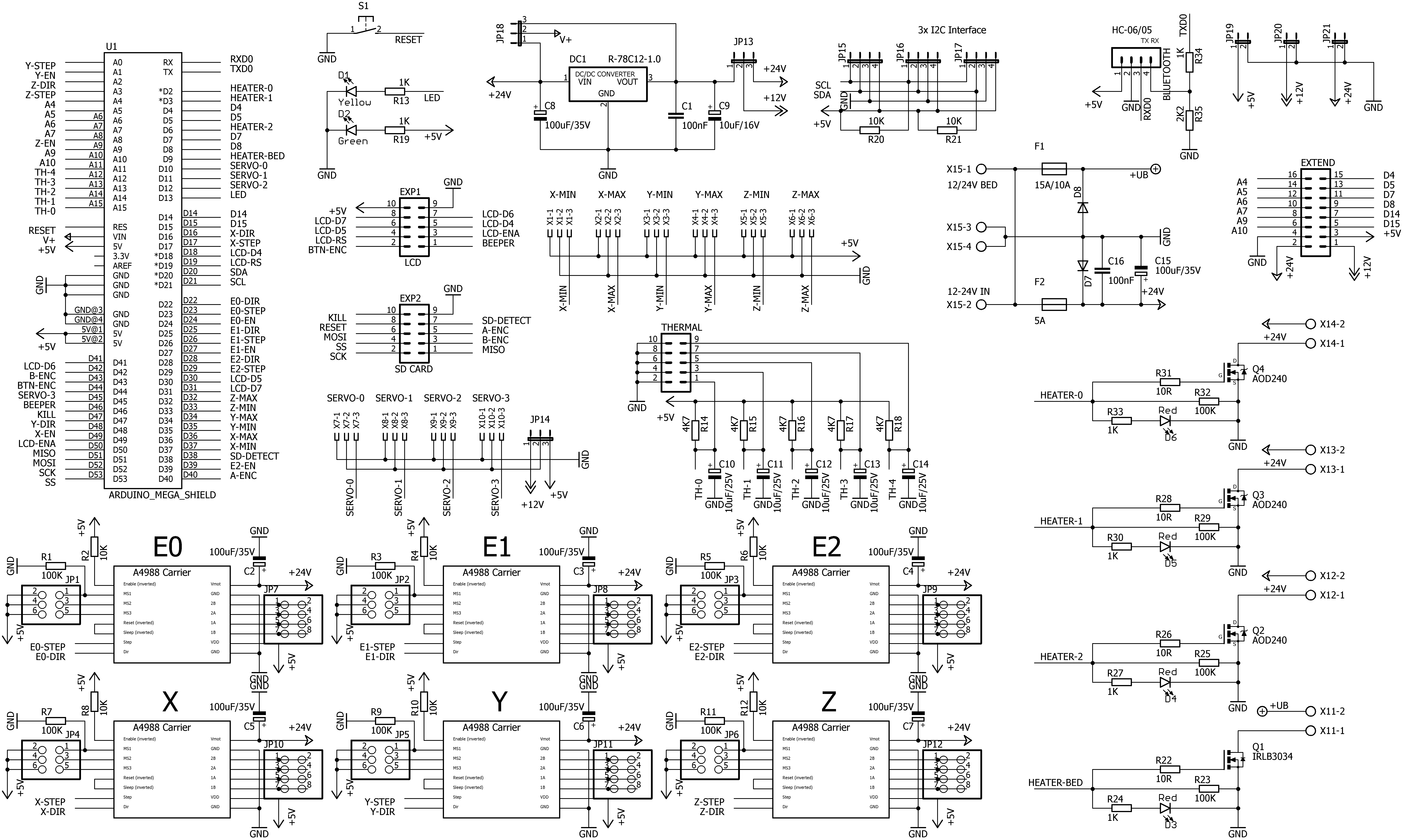

Schéma zapojení

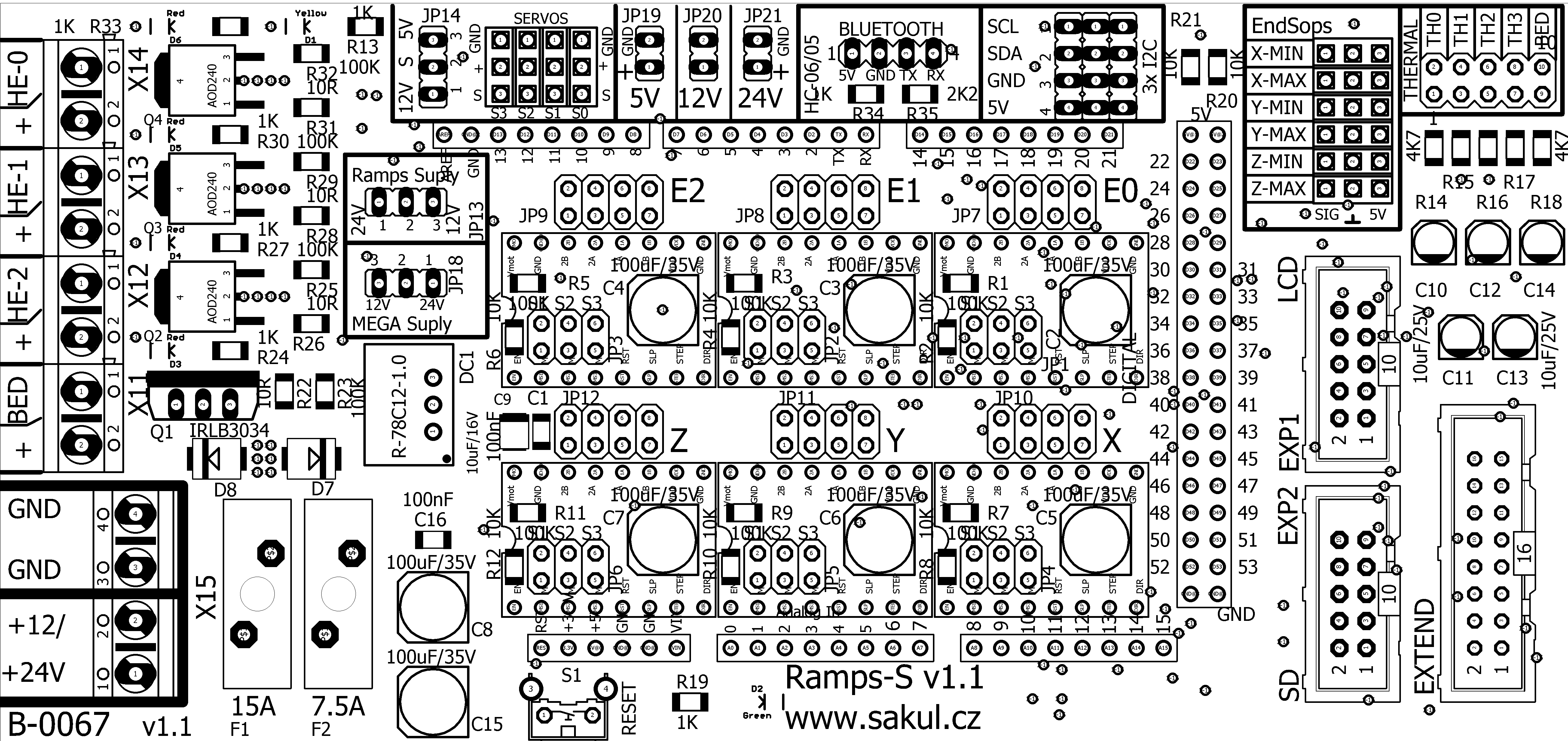

Osazovací plán
Schéma plošného spoje
Výkresy plošného spoje nejsou uvedeny jako samostatné obrázky, protože jde o oboustranný plošný spoj s prokovenými otvory a výroba z obrázkové dokumentace není vhodná. V dokumentaci je kompletní projekt pro Eagle 7.7, ze kterého lze vyexportovat potřebná výrobní data.
Mapování vývodů
Podrobný výpis mapování vývodů je součástí elektronické dokumentace v přehledné tabulce.
Dokumentace
Dokumentace obsahuje podklady pro stavbu, projekt pro Eagle, firmware a další související soubory.
Aktualizace
- 27. 3. 2020 - Doplněna nová verze Ramps-S v1.2, Extend moduly, Sakul OLED panel v1.1, nové verze firmware Repetier a Marlin, návod na Repetier server a další materiály.
- 21. 6. 2018 - Doplněny a upraveny varianty firmware pro GLCD a LCD 4x20.
- 30. 3. 2018 - Doplněna dokumentace, firmware a fotografie.
