Start stopek sestupnou hranou
Modul pro start stopek na sestupnou hranu impulzu.

Tato konstrukce vznikla jako doplněk stopek, pokud je potřeba je spouštět například pomocí startovní elektrické pistole. Pistole, pro kterou bylo zařízení navrženo, totiž pracovala se sestupnou hranou impulzu. Při natažení kohoutku se na jejím výstupu objevil signál a při výstřelu tento signál zmizel.

Taková pistole nemůže být přímo propojena se stopkami, protože by došlo ke spuštění měření už při natažení kohoutku. Proto vznikla tato konstrukce, která se postará o správné spuštění stopek až na sestupnou hranu impulzu.

Technické specifikace

Napájecí napětí10-15 V/DC
Odběr prouducca 20 mA při sepnutém relé
Řešení vstupuOpticky oddělený optočlenem
Vstupní napětí8-24 V/DC
Řešení výstupů1x reléový výstup 100 mA, 1x TTL výstup 10 mA / 5 V

Základní vlastnosti zařízení

Zařízení slouží ke spuštění hasičských stopek, případně jiného zařízení, na sestupnou hranu impulzu. Pro spuštění stopek generuje krátký impulz o délce přibližně 1 s. Tento čas byl zvolen proto, aby při déle trvajícím impulzu nemohlo dojít k resetu stopek. Vše je řízeno mikropočítačem PIC12F508, díky čemuž je zařízení velmi jednoduché, ale zároveň jsou možné budoucí úpravy.

Popis funkce zařízení

Po přivedení napájecího napětí na svorky X2-2 (+10-15 V/DC) a X2-1 (GND) dojde ke krátké inicializaci zařízení. Ta je indikována krátkým probliknutím zelené LED3. Poté je zařízení připraveno k činnosti a čeká na přivedení startovacího pulzu.

Jakmile je detekováno napětí na vstupu optočlenu, dojde k sepnutí červené LED1 a zelené LED3. V tuto chvíli se čeká 20 ms, zda nedojde k výpadku napětí na optočlenu. Jde o ochranu proti zákmitu na kontaktech připojeného spouštěcího zařízení. Zároveň po tuto dobu není možné odstartovat. Po uplynutí tohoto času už zařízení čeká na sestupnou hranu impulzu.

Jakmile je sestupná hrana detekována, dojde k sepnutí výstupu na svorce X3-2 a současně k sepnutí relé. To je signalizováno žlutou LED2. Výstupní pulz trvá přibližně 1 sekundu. Následně se zařízení vrací do klidového režimu a čeká na další vstupní impulz.

Popis zařízení

Srdcem zařízení je mikropočítač PIC12F508, který potřebuje jen minimum součástek okolo. Stabilizátor napětí IC1 78L05 a kondenzátory C1 a C2 se starají o úpravu napětí na 5 V pro napájení PICu. Dále je zde několik indikačních LED a relé.

Vstup pro přivedení vstupního impulzu je oddělen optočlenem, což činí tento vstup maximálně univerzální. V případě potřeby je možné na vstup připojit jakýkoli mechanický kontakt, protože vstupní svorky obsahují i napájecí napětí. Výstupy jsou řešeny dvěma způsoby. Nejčastěji používaný výstup je reléovým spínacím kontaktem vyvedeným na svorky X4-1 a X4-2. Druhý výstup je vyveden přímo z procesoru na svorku X3-2 a na svorce X3-1 je GND.

Dále jsou zde jumpery. JP3 a JP4 se v tuto chvíli nepoužívají, takže není nutné je osazovat. JP1 a JP2 se používají k ovládání optočlenu pomocí interního napětí.

Schéma zapojení

Schéma zapojení startu stopek sestupnou hranou

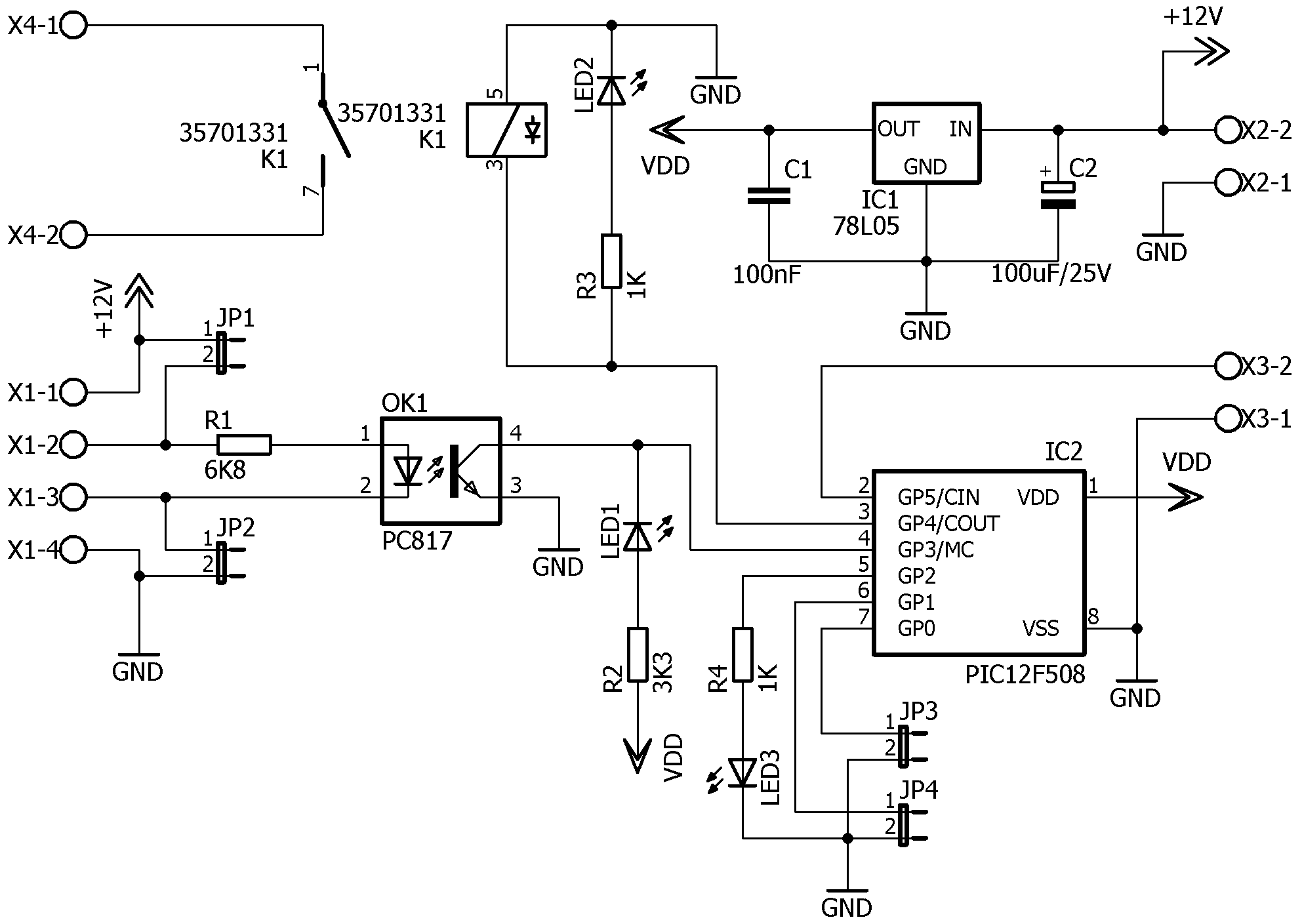

Schéma zapojení modulu.

Deska plošného spoje

Deska plošného spoje startu stopek

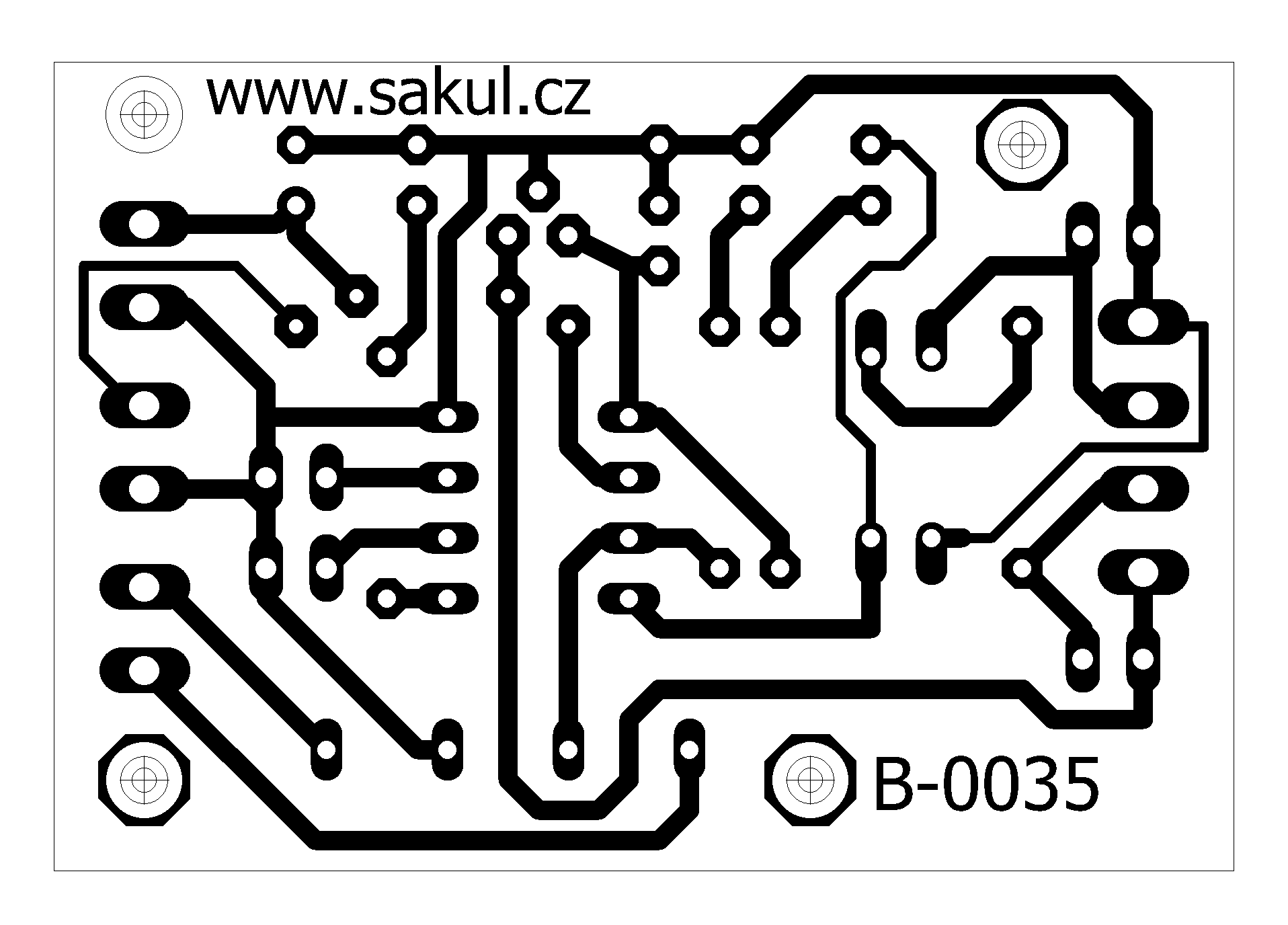

Deska plošného spoje, velikost PCB je 50 x 34 mm.

Osazovací plán

Osazovací plán startu stopek

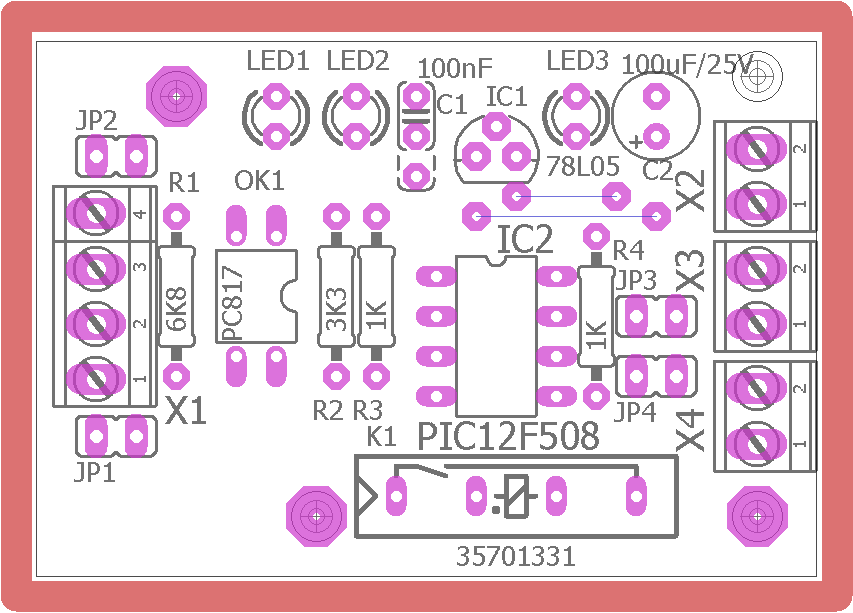

Osazovací plán modulu.

Význam jednotlivých svorek

SvorkaPopis
X1-1+10-15 V/DC, v podstatě vstupní napájecí napětí.
X1-2Anoda optočlenu.
X1-3Katoda optočlenu.
X1-4GND.
X2-1GND.
X2-2+10-15 V/DC, přívod napájecího napětí.
X3-1GND.
X3-2Výstup TTL 5 V / 10 mA.
X4-1Kontakt relé, spínací 100 mA.
X4-2Kontakt relé, spínací 100 mA.
JP1Jumper pro přivedení kladného napětí na anodu optočlenu.
JP2Jumper pro přivedení záporného napětí na katodu optočlenu.
JP3, JP4Momentálně nemají žádnou funkci.

Dokumentace

Zde si můžete stáhnout veškerou dokumentaci pro stavbu. Je zde i projekt pro Eagle a program pro procesor.

Konfigurace procesoru:

__CONFIG _MCLRE_OFF & _CP_ON & _WDT_OFF & _IntRC_OSC

Prohlášení

Tato konstrukce je autorská práce. Není povoleno bez souhlasu autora přejímání na jiné stránky nebo komerční využití. Je povoleno se pouze odkazovat na tento web a tuto konstrukci. Autor nepřebírá odpovědnost za chování zařízení ani případné škody způsobené jeho použitím. Zařízení je určeno pouze k užití pro vlastní potřebu. V konstrukci je použit program mikrokontroleru, na který se vztahují autorská práva. Jakýkoli prodej není bez souhlasu autora možný.
